  • 当前位置:深圳市赛德力检测设备有限公司 > 产品中心 > 赛德力TS > 钛深科技TSA100工业自动化面压压力分布测试仪

    钛深科技TSA100工业自动化面压压力分布测试仪

    产品型号: TSA100
    品  牌: 钛深科技
      价格电议,您可以向供应商询价得到该产品价格
    所 在 地: 广东深圳龙岗区
    更新日期: 2025-05-28
    详细信息
     品牌:钛深科技  型号:TSA100  加工定制:是
     类型:曲线  测量范围:1KPa-500KPa / 0.15PSI-70PSI MΩ 精度:<±3%
     重复误差:<±3%  重量:1 kg 精度:<±3%
    欢迎选用TSA压力分布检测系统,为了更好地使用本款产品,请详细阅读该操作说明,希望您能通过此手册将手中的产品性能发挥到*优。 TSA压力分布检测系统,使用超薄且柔性可弯折的薄膜阵列压力传感器精准测量接触面的接触压力分布状况,可将整个接触面的接触压力以二维或三维彩色压力分布图像的方式显示出来,并可记录整个受力过程。实时检测的压力分布数据可自动进行相关统计分析,并可导出进行二次数据分析或开发。 整套压力分布检测系统包含:压力传感阵列、压力采集主机和采样系统软件三部分。针对客户不同的应用场景,可以定制多款不同规格的压力传感阵列,还可根据客户需求定制软件自动统计、分析、告警、存储记录等功能。

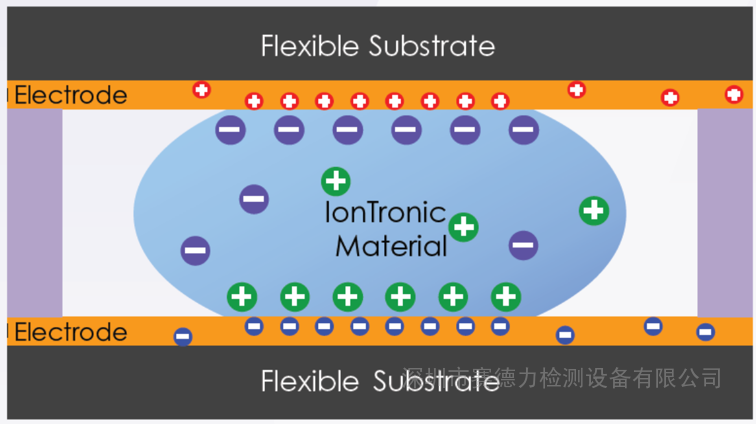

    ITS 技术是由钛深科技自主研发的全球首创超高灵敏度柔性离电触觉传感技术( Flexible IonTronic Sensing Technology, FITS),它利用特有的离子材料形成离子-电子界面来响应机械激励, 能够提供实时、高质量及低噪声的触觉/压力信号。与传统压力膜技术相比,它具有更高的灵敏度和抗噪性能,并拥有全柔性、光学透明及超薄封装等特性。
    本系统使用FITS技术薄膜压力传感阵列,共计形成64×64  (4096)个独立的压力传感单元,每个传感单元接触受压后,能够随压力大小变化线性改变其内部的阻容参数。配合后端压力采集主机的压力采样电路,通过快速扫描,可检测到每一个传感单元的阻容值,通过标定、统计算法可得到实时作用于传感器上的力和压强的大小、时间和位置分布等详细数据结果。


    压力分布检测系统可广泛应用于:
    工业自动化面压压力分布实时检测 足底/床垫/座垫等人体压力分布检测 新能源电池组装检测 汽车行业 科研测试

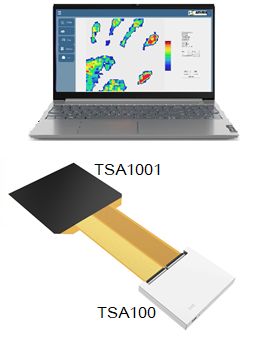

    系统组件清单
    组系统组件清单件 名 称 组 件 功 能 数 量 组 件 版 本
    TSA1001(HP) 压力传感阵列 1 V1.0
    TSA100 压力采集主机 1 V1.0
    TacMatrix 采样系统软件 1 V1.0

    压力传感阵列  规格特性
    常温常压款 TSA1001

    特性

    标准

    非线性度

    <±3%

    重复性

    <±5%

    漂移

    <5% 每个Log time

    操作温度

    -20℃——60℃

    厚度

    <0.15mm

    压力范围

    1KPa-500KPa  /  0.15PSI-70PSI

    阵列密度

    *小间距 2mm  /  25点/cm2

    寿命

    10万次


    高温高压款 TSA1001HP

    特性

    标准

    非线性度

    <±3%

    重复性

    <±5%

    漂移

    <5% 每个Log time

    操作温度

    -20℃——85℃

    厚度

    <0.3mm

    压力范围

    250KPa-4MPa  /  35PSI-600PSI

    阵列密度

    *小间距 2mm  /  25点/cm2

    寿命

    10万次

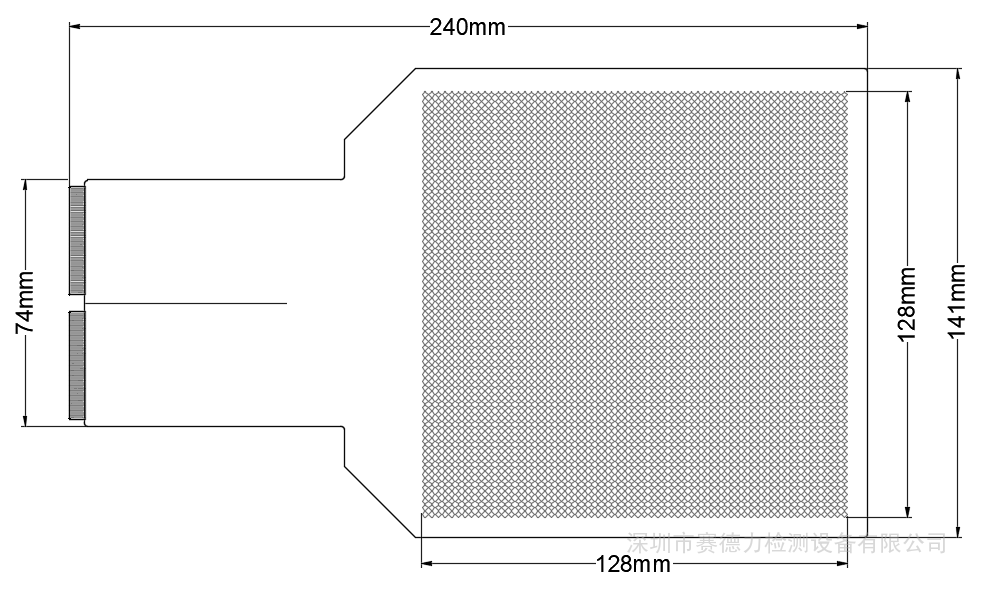

    外形尺寸(TSA1001/TSA1001HP)
    压感阵列
    总长
    压感阵列
    总宽
    有效压感
    区域长度
    有效压感
    区域宽度
    压力点
    行数
    压力点
    列数
    压力点
    总数
    压力点
    分辨率
    240mm
    ±0.5mm
    141mm
    ±0.5mm
    128mm
    ±0.1mm
    128mm
    ±0.1mm
    64 64 4096 2mm间距
    25/cm2

    压力采集主机TSA100

    特性

    标准

    外壳材质

    ABS

    外观尺寸

    100mmX78mmX12mm

    接口类型

    USB 2.0

    电源

    5V 0.2A Micro USB口供电

    *大扫描速率

    50Hz(取决于受压面积)

    数字压力分辨率

    12bit

    传感阵列接口

    0.5mm 64Pin 柔性FPC接口

    指示灯

    电源指示灯 绿色(长亮表示正常上电)

    连接指示灯 黄色(长亮表示连接正常)

    数据指示灯 蓝色(闪烁表示数据传输)

    工作温度

    -20℃—60℃

    工作湿度

    0-95%

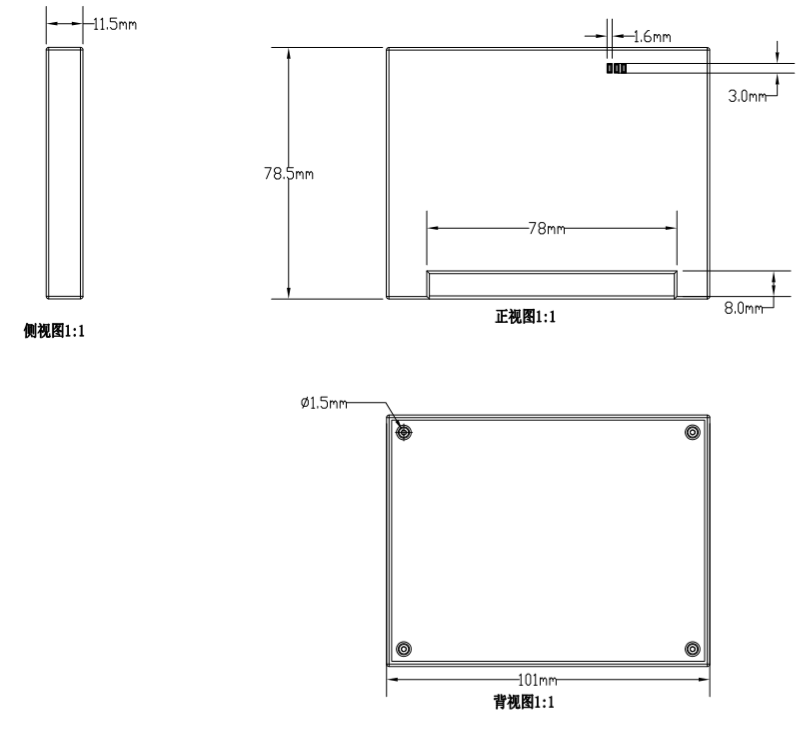

    外形尺寸

    TacMatrix 软件主要功能:

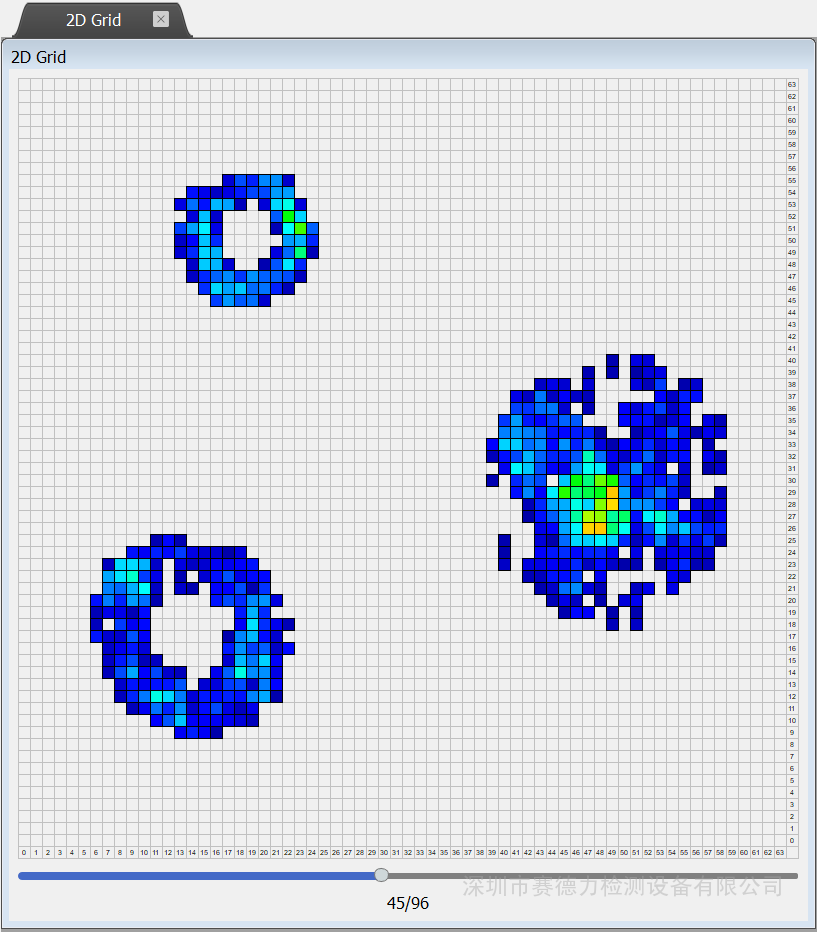

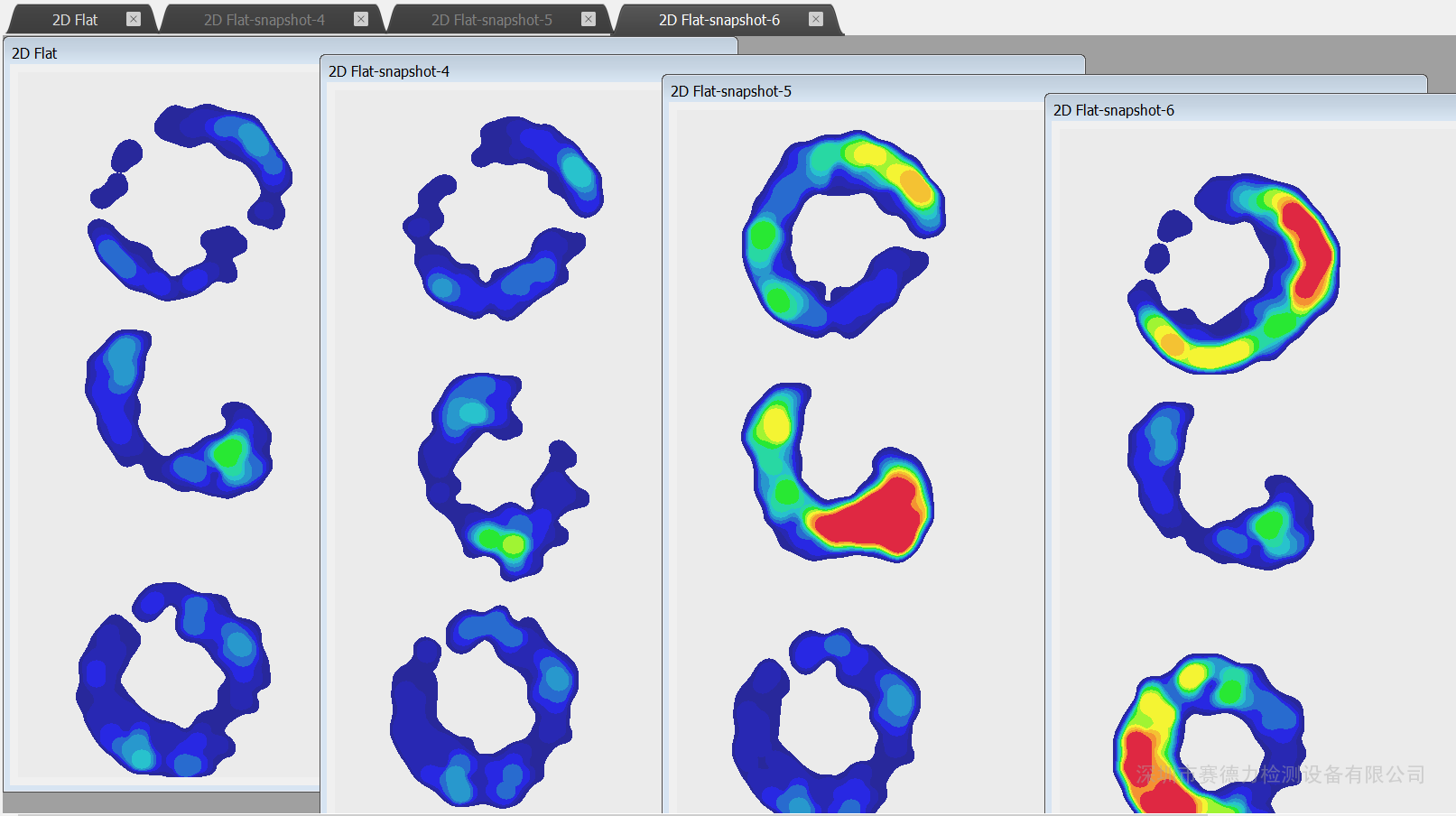

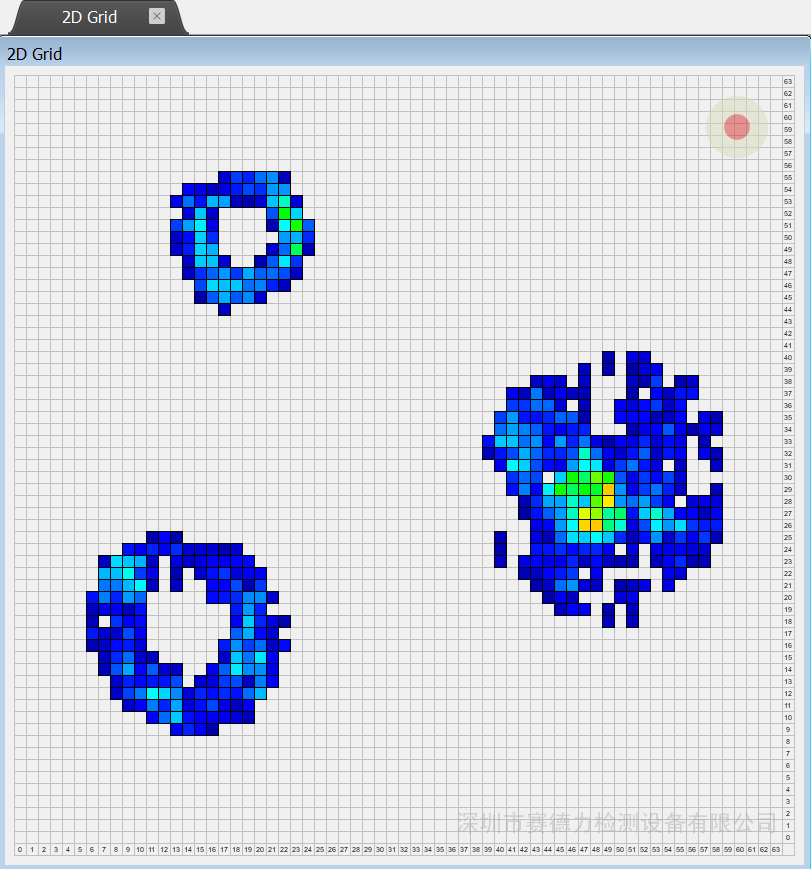

    2D、3D压力分布实时显示 压力分布数据拍照及回看 压力分布数据录像及回放 基于拍照及录像数据进行多种数据统计分析 基于录像数据统计生成多维度压力数据随时间变化曲线 压力数据校正 压力数据平衡校准
    拍照:可实时捕捉并保存多个压力分布图像及数据 录像:可按照设定的时间间隔、刷新率录制一段时间的压力数据变化,并可实现播放、暂停、前进、后退等基本功能 数据导出:拍照或录像数据输出为Excel或其它格式数据,便于用户进行二次数据分析或开发。


    数据统计分析

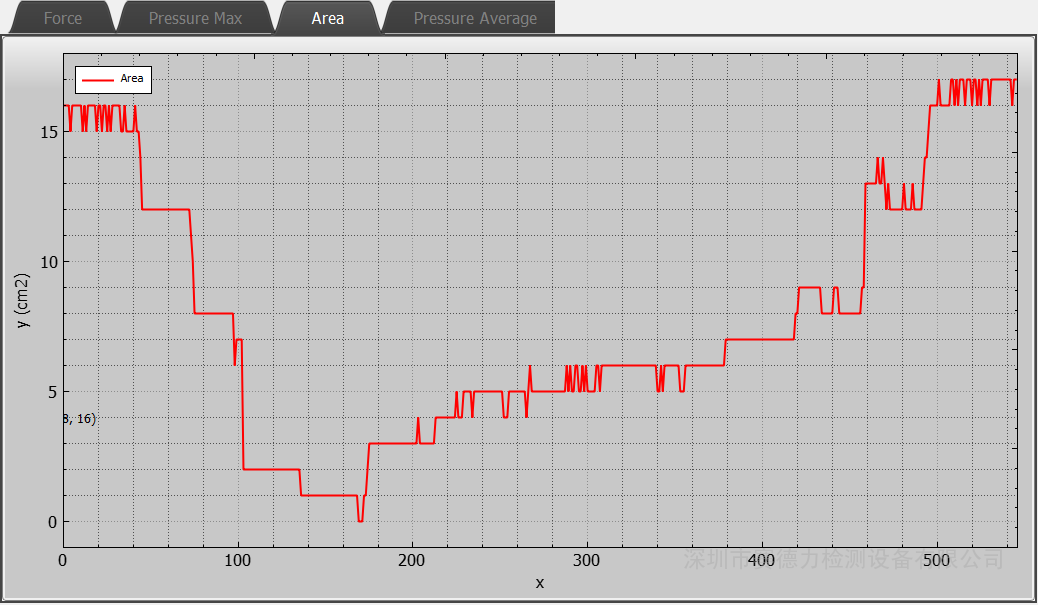

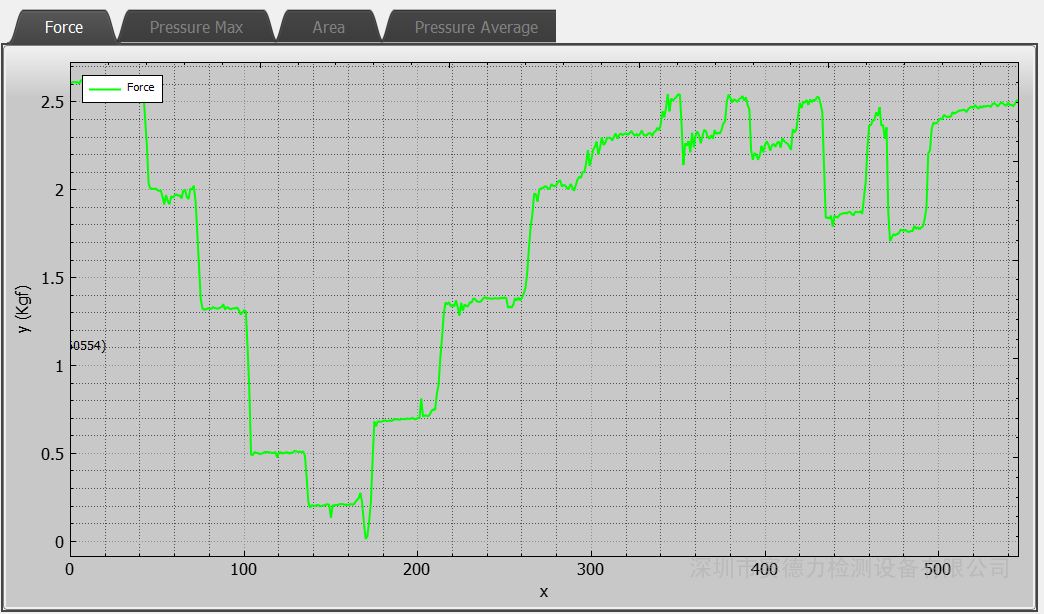

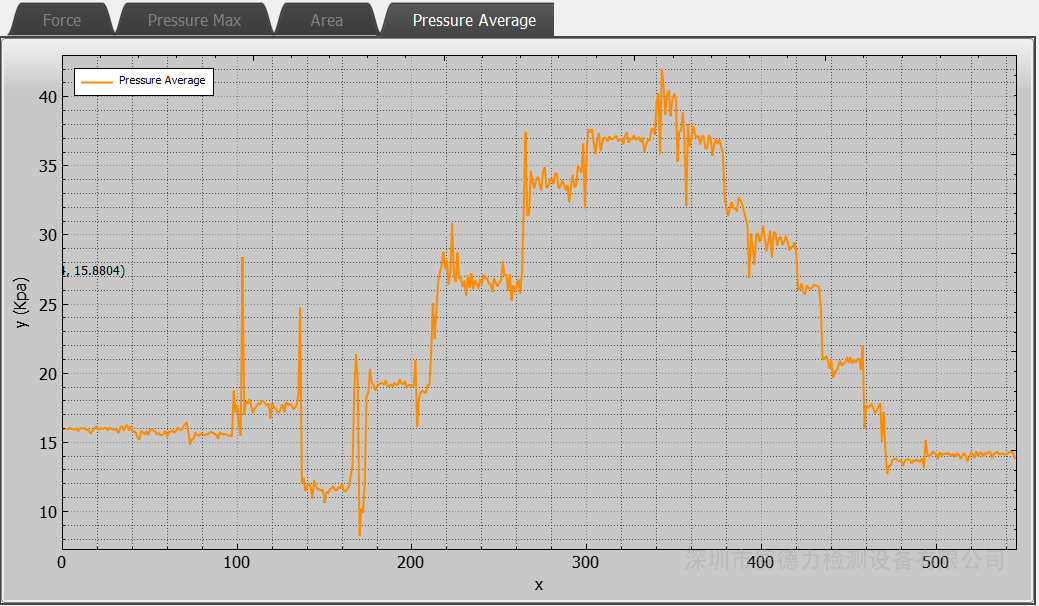

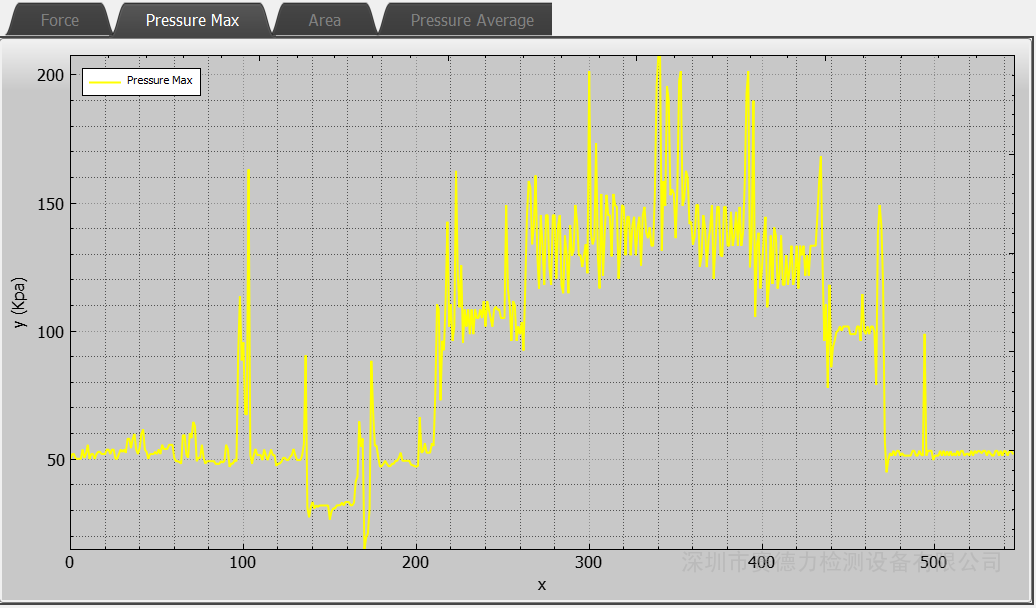

    可以对拍照或录像功能生成的每帧数据进行:总重量、重心位置、压力分布、压力峰值、压力*大、*小值、分布一致性等统计分析; 可对录像生成的一组帧数据进行压力/时间变化曲线统计分析。 可根据客户需求定制开发新的统计分析功能项
    校正
    通过配合标准压力校正设备,对传感阵列进行压力校正或者加载预先校正完成得到的校正文件,可实现传感阵列的校正。校正前压力采集系统只能输出原始压力值,只有经过校正后系统才可以输出准确的标准单位压力值。
    平衡校准
    通过随着传感阵列使用时间、次数的增加,传感阵列上每一点的灵敏度可能产生微小的变化。通过平衡校准,可自动针对每个独立点生成数字补偿系数,将传感阵列上的每个点标准化,提高测量精度并延长传感器寿命。该功能需要配合专用的平衡校准设备使用。
