DACELLTRA韩国Dacell扭矩传感器
详细信息| 询价留言品牌：DACELL 型号：TRA 加工定制：否 制作工艺：集成 输出信号：模拟型 材料：金属 材料物理性质：导体 材料晶体结构：多晶 防护等级：- 线性度：- %F.S 迟滞：- %F.S 重复性：- %F.S 灵敏度：- 分辨率：-- 重复性：- %F.S TRA韩国Dacell扭矩传感器产品品牌：韩国Dacell，韩国大拿
产品名称: 扭矩传感器
产品型号：TRA扭矩传感器
产品特点：- TRA 测量连续旋转物体扭矩
- 铂金涂层得连接器，能保证长期信号稳定，高精度
- 量程范围：9.807N-m~2.942kNm
- 适用于大多数工业设备测量
- 应用包括汽车零部件，如离合器、变速箱，电机和水泵性能测试
- 选项 : r.p.m. 传感器, 安装支架

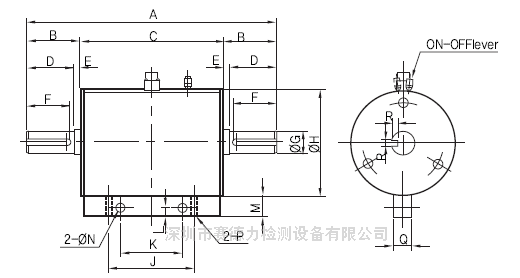

韩国Dacell TRA扭矩传感器尺寸图：规格 参数值 额定量程(R.C) 1~300㎏f-m
(9.807N-m~2.942kNm)额定输出(R.O) 1.5mV/V±1%(1~5㎏f-m:1mV/V) 非线性 0.3%R.O. 滞后 0.2%R.O. 重复性 0.3%R.O. 可用电压 10V 阻抗 350?±1% 绝缘阻抗 200M? 额定输出温度影响 0.3% R.O/10℃ 零点平衡温度影响 0.2% Load/10℃ 安全过载 120% R.C. 导线长度 φ7.4core coble 3m 尺寸 单位:mm
型号 量程 A B C D E F φG φH J K L M N P Q R 重量(kg) TRA-1K 1kgf-m(9.807N-m) 203 43 117 38 5 35 18 85 90 50 7 17 7 M6 15 5x5 3 TRA-2K 2kgf-m(19.61N-m) 203 43 117 38 5 35 18 85 90 50 7 17 7 M6 15 5x5 TRA-5K 5kgf-m(49.03N-m) 203 43 117 38 5 35 18 85 90 50 7 17 7 M6 15 5x5 TRA-10K 10kgf-m(98.07N-m) 240 55 130 50 5 45 32 100 90 50 7 17 7 M6 15 10x8 7 TRA-20K 20kgf-m(196.1N-m) 240 55 130 50 5 45 32 100 90 50 7 17 7 M6 15 10x8 TRA-50K 50kgf-m(490.3N-m) 340 95 150 90 5 85 47 118 100 60 8 20 9 M8 17 12x8 12 TRA-100K 100kgf-m(980.7N-m) 340 95 150 90 5 85 47 118 100 60 8 20 9 M8 17 12x8 TRA-200K 200kgf-m(1.961KN-m) 360 103 154 100 3 95 63 135 100 60 8 20 9 M8 17 18x11 23 TRA-300K 300kgf-m(2.942KN-m) 360 103 154 100 3 95 63 135 100 60 8 20 9 M8 17 18x11 -
